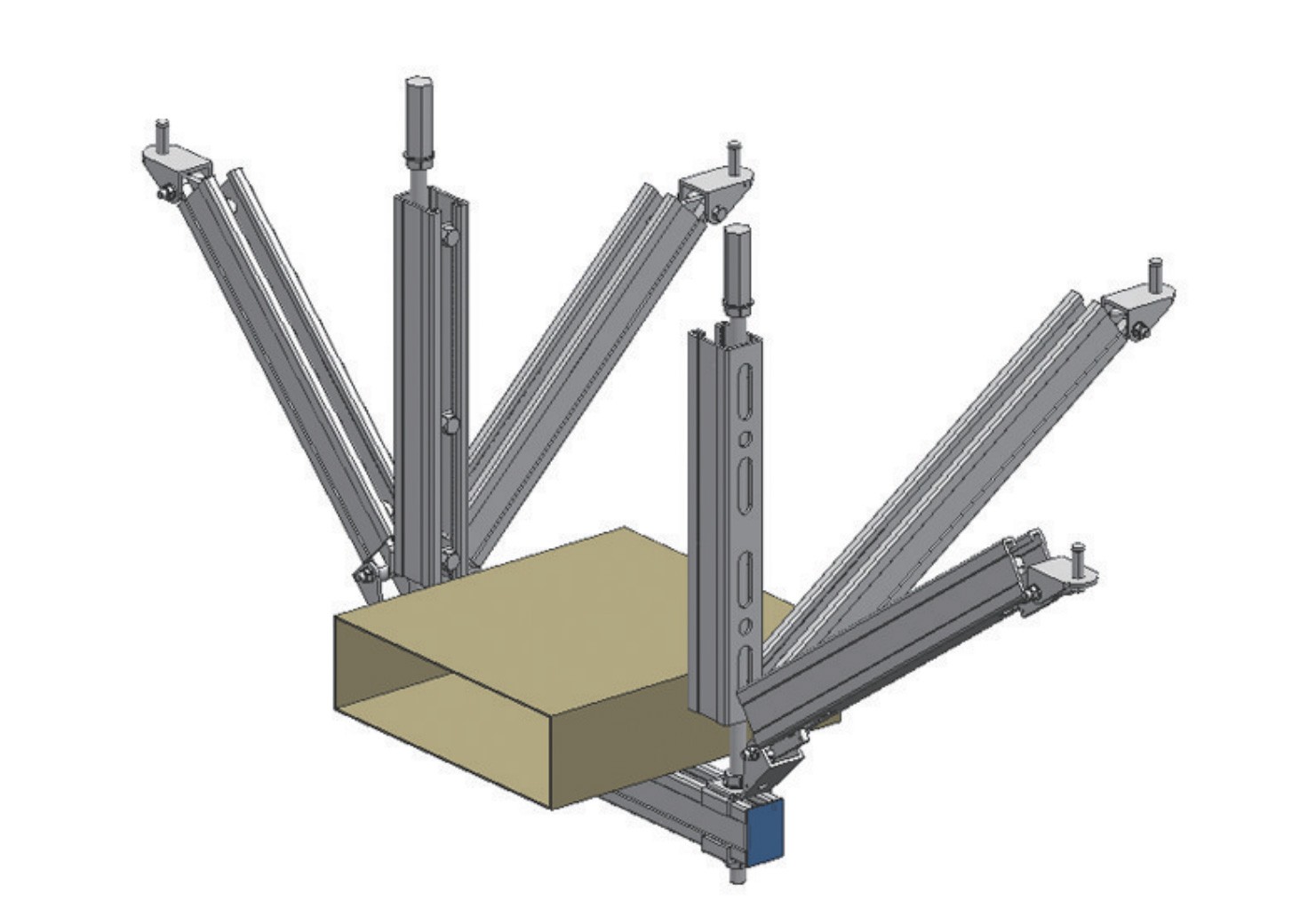

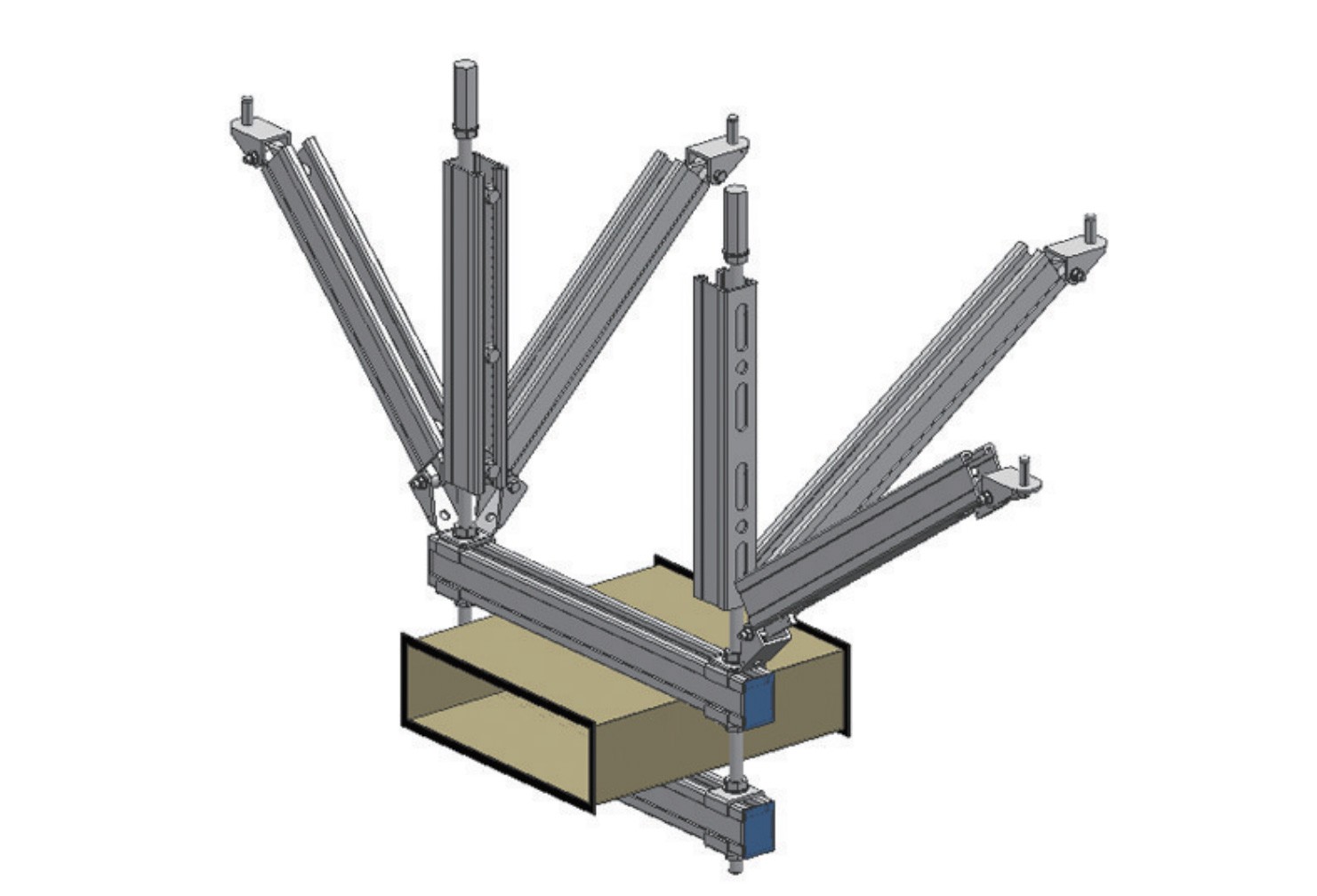

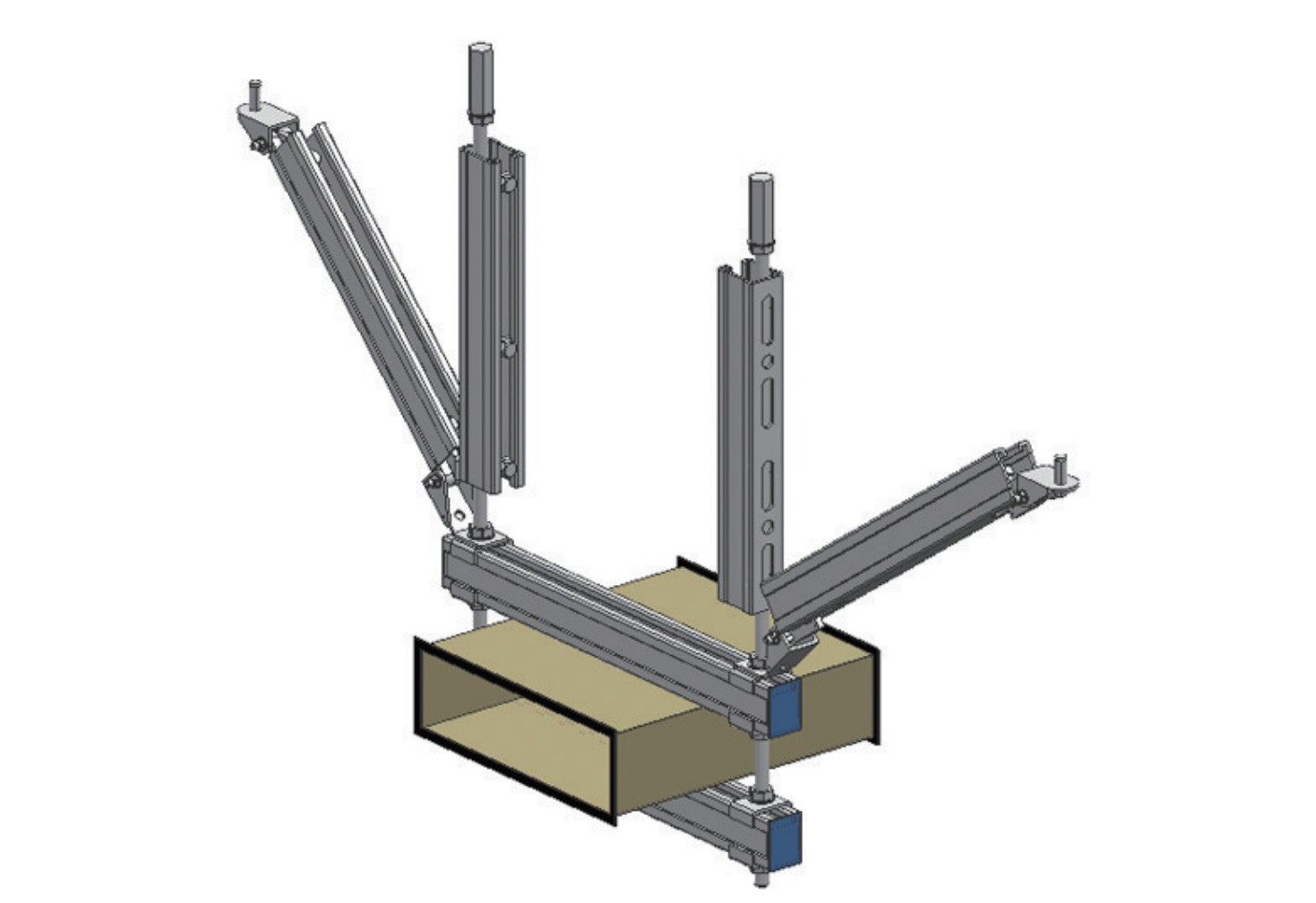

风管抗震系统的布置原则:(1)普通刚性风管侧向抗震吊架的最大间距为9 m,普通刚性风管纵向抗震吊架的最大间距为18m。 (2)玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架,最大间距为4.5m,纵向最大间距为9m。 雨水系统采用内外热镀锌钢管:雨水管道上的吊钩或卡箍应固定在承重结构上,固定间距横管不大于2m;楼层高度小于或等于4m时,立管可安装1个固定管卡,立管底部的弯管处应设支墩或采取固定措施。当雨水管道在地下室、半地下室或架空布置时,立管底部宜设支墩或采取固定措施。
支吊架的分类及说明: 给排水管道大部分采用后打膨胀螺栓加型钢的固定形式。在管道施工过程中各种吊杆、吊架必须排列整齐,固定牢固,间距排布合理,型钢的形式、规格符合设计及施工规范规定要求。 抗震支架设计依据: 主要采用的规范标准 (1)《建筑抗震设计规范》(GB50011-2010) (2)《建筑机电工程抗震设计规范》(GB50981-2014) (3)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015) (4)《抗震支吊架安装及验收规程》(CECS420:2015) (5)《混凝土用膨胀型、扩孔型建筑锚栓》(J…

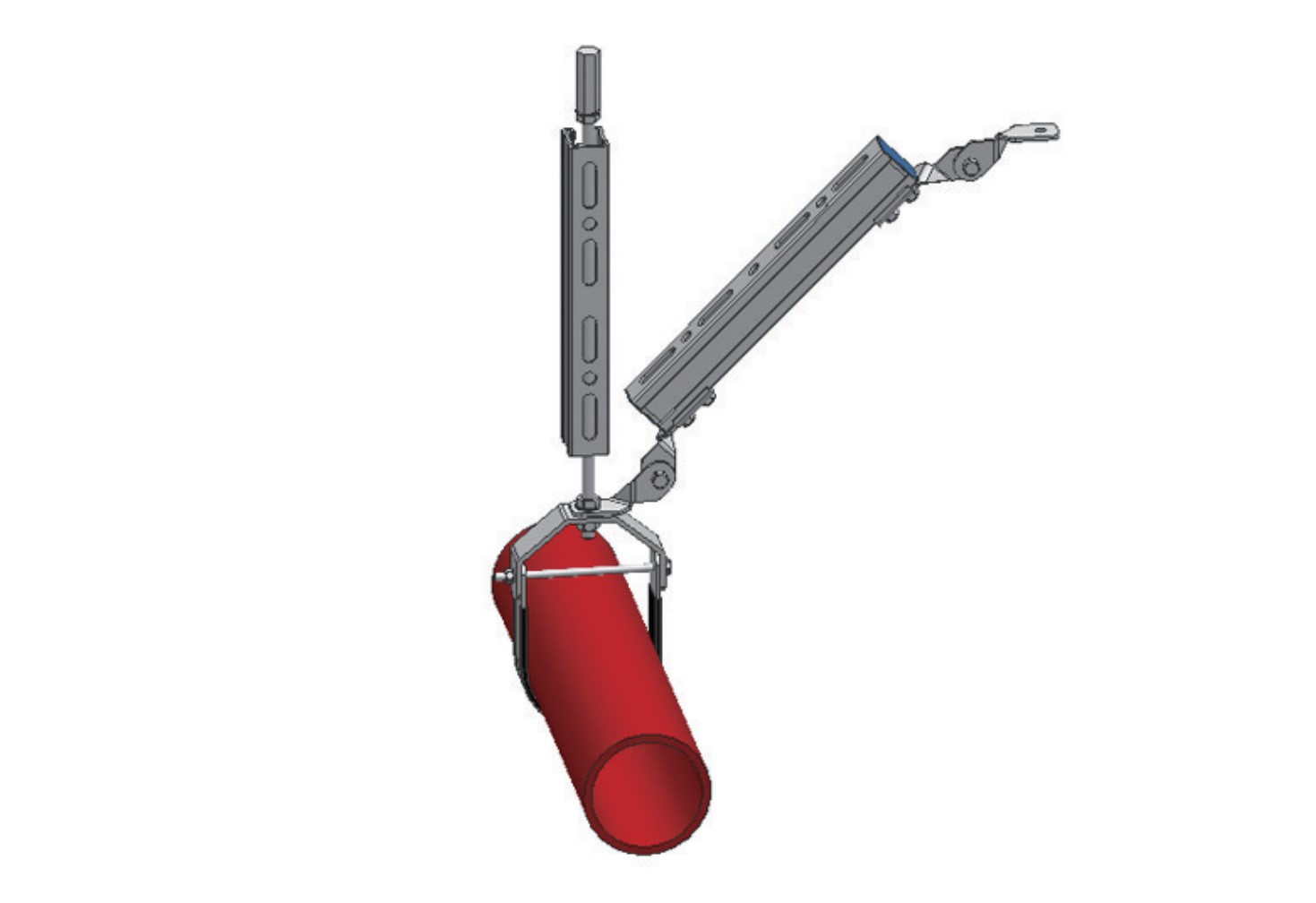

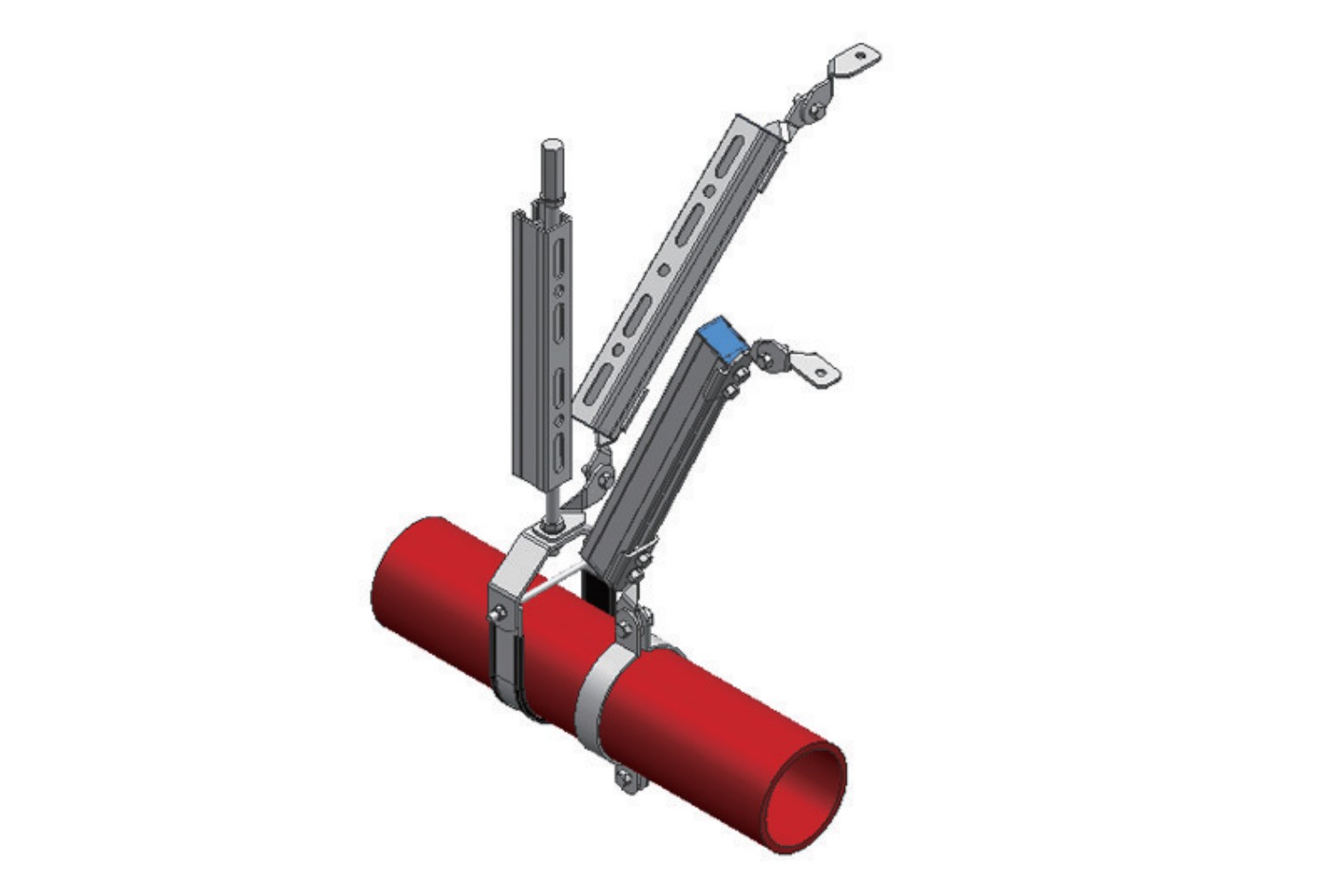

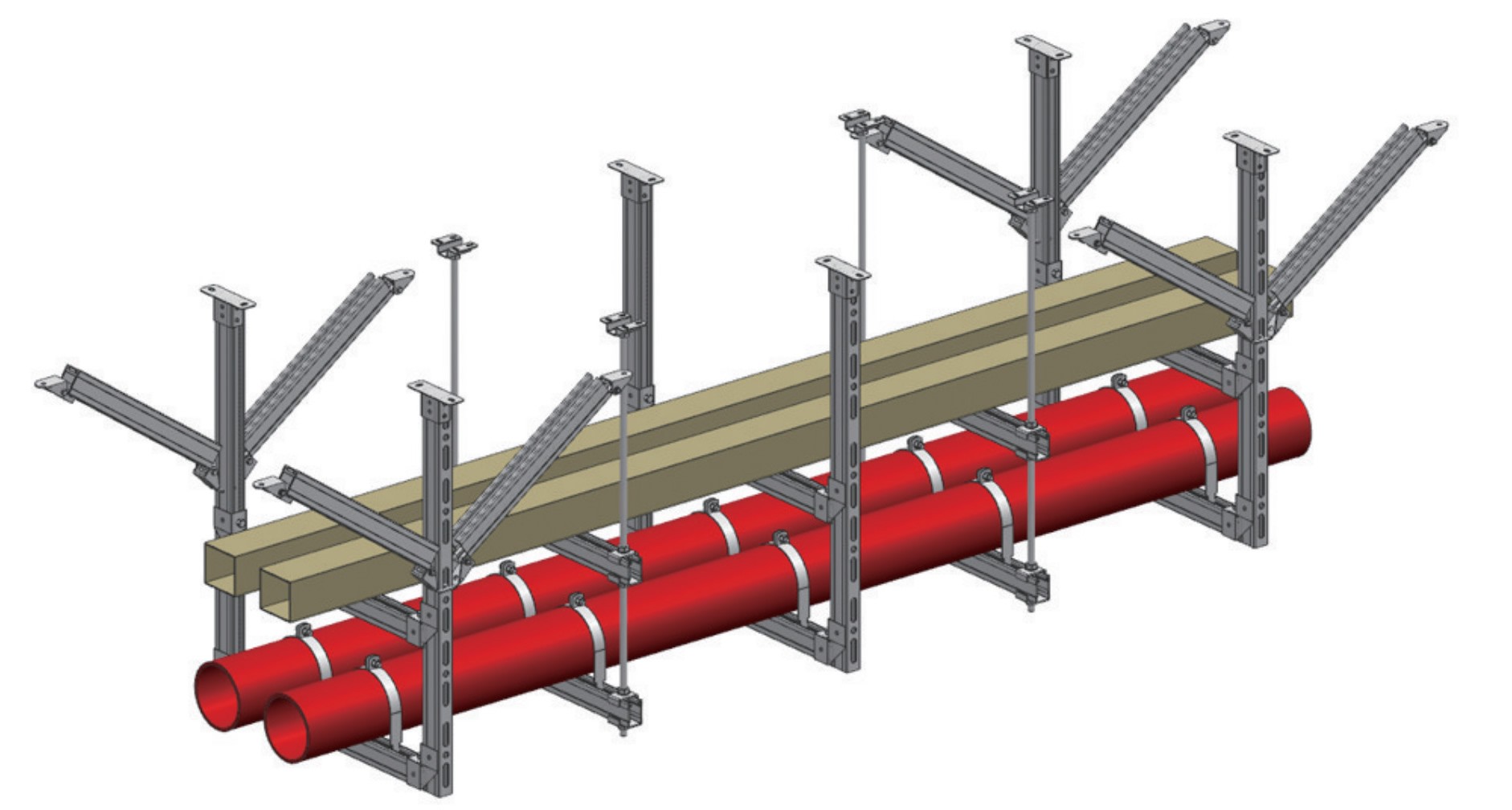

抗震支吊架分类及布置原则:抗震支吊架可在地震中给予机电各系统充分保 护,可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同,抗震支吊架可分为管道抗震系统、风管抗震系统和电气(包括电气线管、线槽及桥架)抗震系统。 抗震支架设计步骤:步骤一: 确定抗震支吊架的位置和取向。 步骤二:确定设计荷载要求。 步骤三:选择正确的抗震支吊架形状、尺寸以及最大长度。基于抗震支吊架与结构的连接布置、架杆与垂直方向的夹角、以及计算出的设计荷载,选择抗震支吊架的类型、尺寸以及最大长…
